.: Verfahren zur Ermittlung von Zustandszahl und Abrechnungsbrennwert – DVGW Arbeitsblatt G 685

Entsprechend den Anforderungen aus dem DVGW Arbeitsblatt G 685 veröffentlichen wir nachfolgend das Verfahren zur Ermittlung der Zustandszahl und des Abrechnungsbrennwertes.


Verfahren zur Ermittlung der Zustandszahl

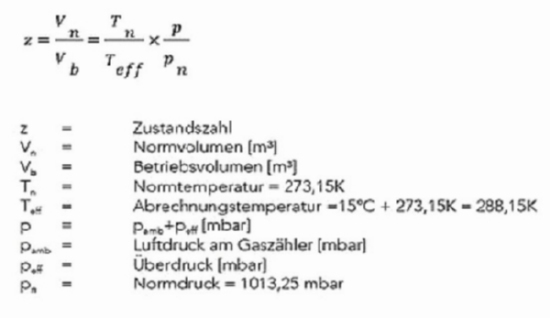

Der Betriebszustand des Gases im Zähler variiert je nach Druck und Temperatur. Für die Gasabrechnung muss der Betriebszustand des Gases daher auf den Normzustand umgerechnet werden. Dies erfolgt über die Zustandszahl, die rechnerisch entsprechend nachfolgender Formel ermittelt wird:


z= 0,9552


Verfahren zur Ermittlung des Abrechnungsbrennwertes

In Abhängigkeit von der Netzfahrweise findet eine Ein- oder Mehrseiteneinspeisung in das Gasnetz statt. Durch Veränderung der Netzfahrweise kann ein Wechsel des Verfahrens stattfinden. Die Ermittlung der Abrechnungsbrennwerte erfolgt bei Einseiteneinspeisung nach den Vorgaben des DVGW Arbeitsblattes G 685, Abschnitt 6.3.1. Bei Mehrseiteneinspeisung erfolgt die Ermittlung durch Mittelwertverfahren entsprechend Abschnitt 6.3.2.


Im Regelfall erfolgt die Versorgung der Gaskunden im Netzgebiet der Städtische Werke Borna Netz GmbH mit einer mittleren Höhe für Borna Stadt, Eula, Gestewitz und Zedtlitz von H = 143 m.

Der Luftdruck entsprechend der mittleren geodätischen Höhe:

pamb = (1016 – 0,12 * 143) mbar = 999 mbar

Der Effektivdruck des Gases beträgt:

peff = 22 mbar
